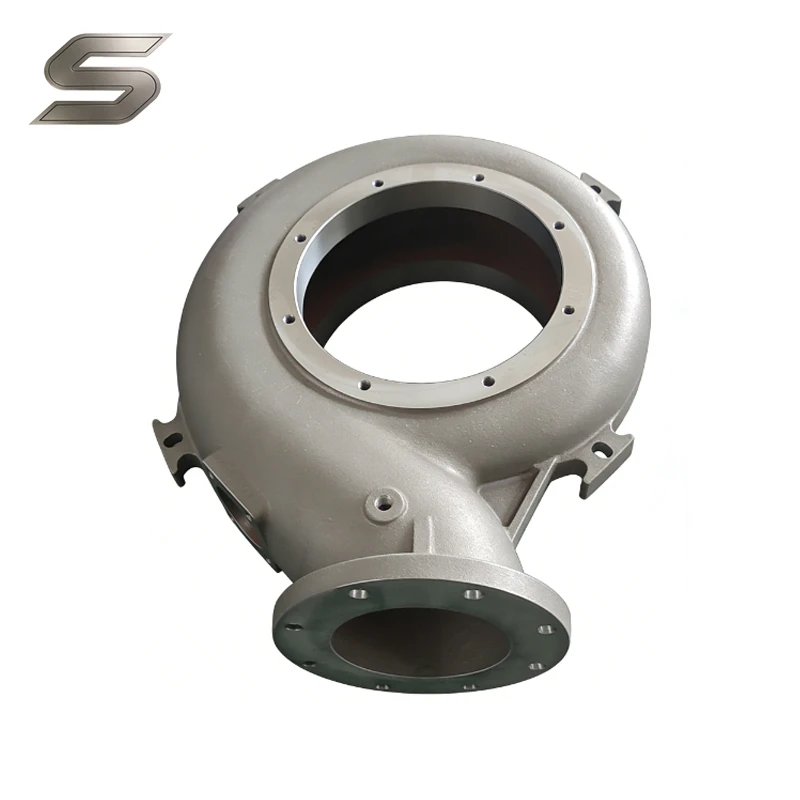

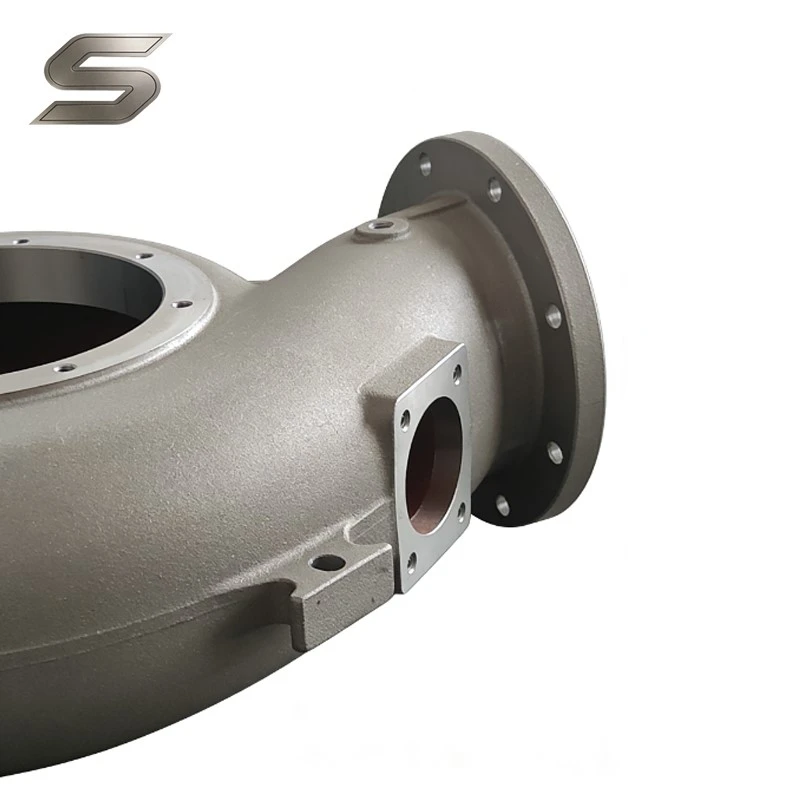

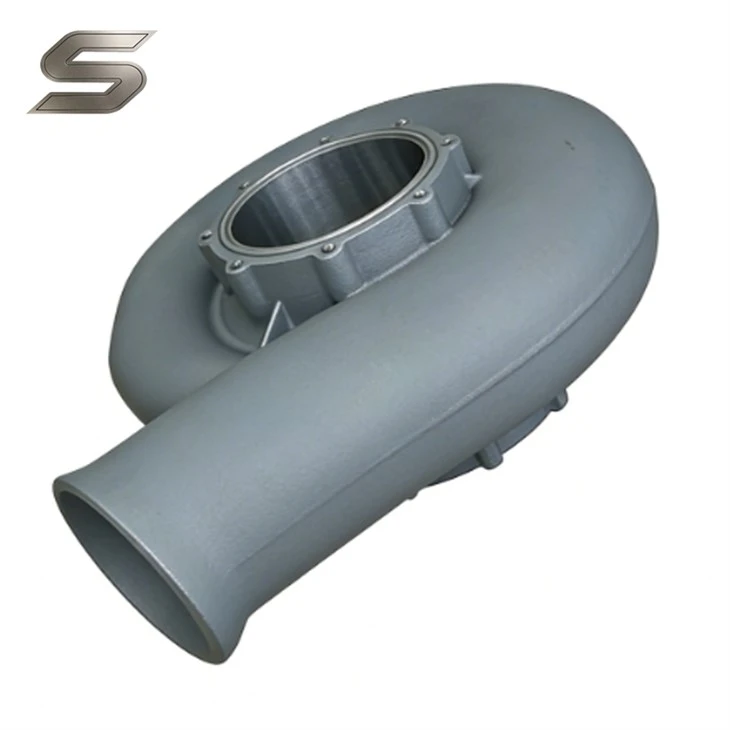

Hva er volute casing støping?
Volute casing støping er en metall støpedel med spiralform. Den omgir løpehjulene, mottar væsken som slippes ut fra løpehjulet, reduserer væskehastigheten gjennom sin ekspanderende spiralkanal.
Avstøpning av spiralhus kan også hjelpe væsken jevnt fordelt rundt løpehjulet, redusere vibrasjoner og overdreven slitasje på komponentene. Den opprettholder strømningshastigheten til væsken mot det diffuse og leder væsken til utløpet, og sikrer stabil og effektiv drift av utstyret.
Volutthus, spesielt kraftig-volutthus, produseres vanligvis gjennom en støpeprosess. Smeltet metall helles i en form med ønsket spiralform. Etter at den har stivnet, fjernes formen for å danne det endelige volutthuset.
Hvilke produkter bruker volute casing støping?
Volute casing støpegods er mye brukt i væskebehandlingsutstyr, inkludert:
- Sentrifugalpumper: dette er den vanligste bruken av spiralhusstøping, inkludert kjølevannspumper, resirkulasjonspumper for varm olje, avvanningspumper, slurrypumper og vannforsyningspumper.
- Sentrifugalvifter og -vifter: Sentrifugalvifter og -blåsere bruker volutthusstøping for å lede luftstrømmen og minimere turbulens, og konvertere kinetisk energi til trykkenergi. De er mye brukt i industriell ventilasjon, HVAC-systemer, kjemiske anlegg (for overføring av korrosive gasser) og kraftverk (for røykgasshåndtering). Avstøpning av spiralhus bruker vanligvis rustfritt stål (304/316) for etsende gass eller aluminium for å møte lette ventilasjonsbehov.
- Industrielle turbiner: Små industrielle turbiner som mikrodampturbiner eller gassturbiner bruker volutehusstøpegods for å lede væske til impeller.
- Store HVAC-systemer: I HVAC-systemet til kommersielle og industrielle bygg, brukes volute-husstøpegods i store luftbehandlingsaggregater for å styre luftsirkulasjonen og ventilasjonen.
Materiale- og støpeprosesser for snirkelforingsstøping
- Støpejern: inkludert grått støpejern og duktilt støpejern. Støpejern er det mest kostnadseffektive-materialet for spiralhus. Det meste av middels-lavtrykksutstyret, som vannforsyningspumper og industrielle kjølepumper, bruker støpejernshylster.
- Rustfritt stål: Inkludert 304, 316, dupleks rustfritt stål, etc. Avstøpning av volutthus i rustfritt stål har god korrosjonsbestandighet, noe som gjør den ideell for håndtering av sure, alkaliske eller salte væsker. Den er egnet for kjemiske pumper og sjøvannspumper.
- Aluminium: Aluminium er et lett materiale. Støpegods av aluminiumsrør er mye brukt i vifter og vifter.
Støpeprosesser
- Sandstøping: Sandstøping er den mest kostnadseffektive-prosessen for spiralhus-støpegods, den er egnet for masseproduksjon av spiralforingsrør i støpejern eller støpt stål, og for spiralhus med enkel til middels kompleksitet.
- Investeringsstøping (tapt-voksstøping): Investeringsstøping har høy presisjon, den er egnet for støpegods i rustfritt stål, og sikrer streng toleranse og jevn overflatefinish.
- Tyngdekraftstøping: For støpegods av volutthus av aluminium har gravitasjonsstøping bedre overflatefinish, høyere dimensjonell presisjon og bedre overflatekvalitet enn sandstøping. For støpegods av volutthus av aluminium med komplekse indre kanaler, kan vi også bruke gravitasjonsstøping med harpiksbelagt sandkjerne, noe som sikrer både formbarhet og jevn støpeoverflate.
- Harpikssandstøping: denne støpeprosessen brukes til støpejernsspiralhus-støpegods eller støpegods av støpejernsvolutthus med komplekse indre kanaler, for eksempel dobbeltspiralhus.
Hvordan sikre at kvaliteten på støpegods av volutthus oppfyller kravene?
Shata Machinery vil gi kundene omfattende kvalitetsinspeksjonsrapporter, inkludert:
- Materialtesting (spektralanalyse) for å verifisere materialsammensetningen
- Mekaniske egenskaper rapporterer for å sikre god styrke og ytelse
- Dimensjonsrapport for å sikre at avstøpning av spiralhus oppfyller kravene til toleranse
- Trykktesting for å sikre at støpegods av volutthus tåler arbeidstrykk
- NDT (ikke-destruktiv testing) (ultralydtesting, magnetisk partikkeltesting), for å unngå både interne og eksterne støpefeil.
Hva er kostnadsforskjellen mellom ulike materialer og støpeprosesser? Hvordan velge det mest-effektive alternativet?
Sandstøping i støpejern er det mest kostnadseffektive-for spiralhus; Tyngdekraftstøping av aluminium er middels kostnad for volutthus; og investering støping av rustfritt stål eller tapt voks støping av rustfritt stål er den dyreste for volute casing.
Den beste tilpasningen til støpegodset av volutthus avhenger av applikasjonskravene dine, for eksempel bruker vanlige vannpumper støpejernssandstøpegods, kjemiske eller sjøvannspumper bruker investeringsstøping av rustfritt stål, ventilasjon eller lettvektspressestøping av aluminium.
Fortell Shata dine detaljerte krav, vi hjelper deg med å velge det mest passende alternativet for deg!
Hva er grensene for tilpasset voluttstøping?
Som leverandør av ulike støpegods, produserer Shata Machinery hovedsakelig volute casing støpegods etter kundenes 2D/3D tegninger.
Det er nødvendig å kjenne til hovedgrensene nedenfor før du tilpasser spiralhusets støpegods:
- Materialstøpbarhet: noen legeringer kan ikke støpes, noen kan kreve spesialiserte støpeprosesser. Å få en profesjonell plan før kan hjelpe deg med å unngå feil, spare kostnader og tid.
- Formens kompleksitet: ekstremt komplekse interne kanaler kan kreve flere kjerneformer, noe som kan påvirke presisjonen til støpegods av volutthus. For å sikre vellykket tilpasning, oppgi komplette tegninger med klare dimensjonstoleranser, krav til overflateruhet og arbeidstilstand (trykk, temperatur, væsketype).
Med flere tiår med erfaring og ISO 9001, 14001 og 45001 sertifikater, er Shata Machinery en profesjonell ekspert og pålitelig partner for støpegods av volutthus.
Kontakt oss nå for å få tilbudet ditt på støpegods av volutthus: info@shatamachinery.com
