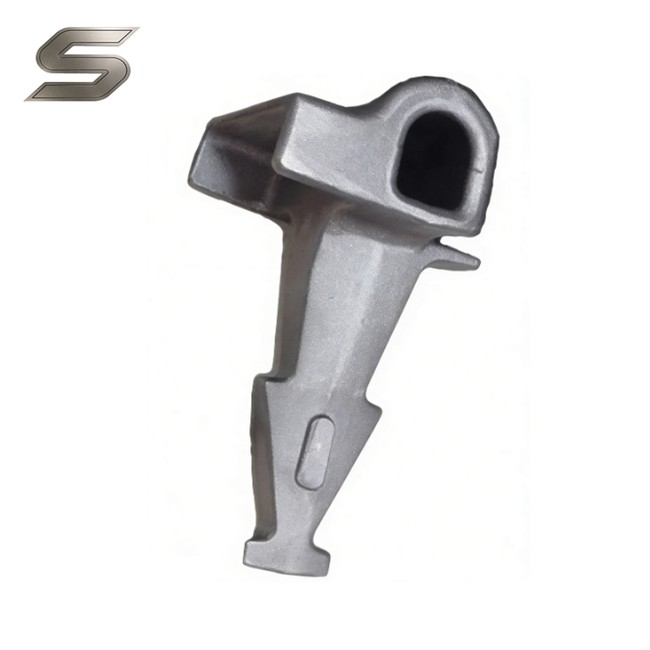

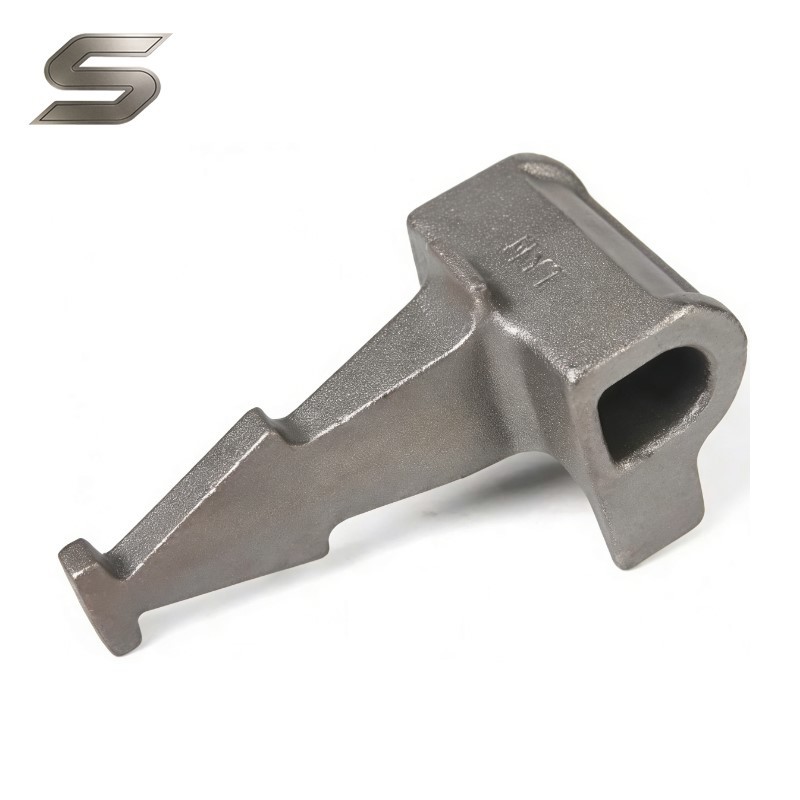

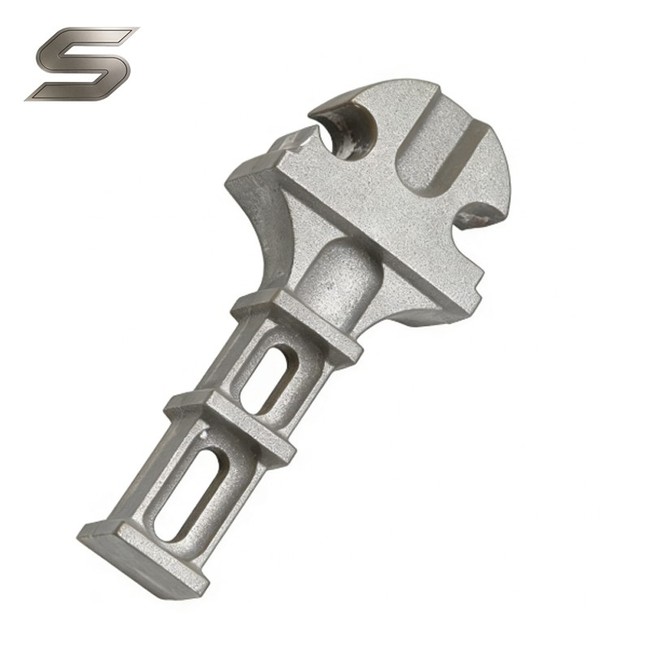

Hva er Rail Shoulder?
Skinneskulder er den viktigste-lastbærende støpekomponenten i skinnefestesystemer. Den brukes til å være innebygd i betongsviller, og utfører fire nøkkelfunksjoner: posisjonering, låsing, lastbæring og slagmotstand:
- Festefester: skinneskulder er installasjonsbasen for elastiske skinneklips, og forhindrer at festene løsner
- Låsing av skinnene: Sammen med sporblokker opprettholder den stabiliteten til skinnens dimensjoner og sporvidde
- Lagerbelastning: den tåler støt og vibrasjoner og sidekrefter når tog passerer gjennom, gir skinnestøttekraft
Kategori av jernbaneskuldre
- Innstøpt-skinneskulder: Innstøpt-skinneskulder er hovedtypen som produseres ved støpeprosessen. Den er støpt inne i betongsvillene, har store fordeler som høy pålitelighet og sterk stabilitet, er mye brukt i-høyhastighetsjernbaner, intercity-jernbaner og hovedlinjer på vanlige jernbaner.
- Sveis-på skinneskulder: Produsert ved støpeprosess, sveis-på skinneskulder kan sveises direkte på stålputer eller stålsviller, og er fleksibel å installere for ikke-standard skinnescenarier, som svinger, broer, tunneler og spesielle sporlinjer.
Materiale til skinneskulder
Støpejern (duktilt jern):
|
Støpejernskvaliteter |
QT400-15 (GGG40) |
QT450-10 (GGG45) |
QT500-7 (GGG50) |
|
|
Strekkfasthet/MPa |
Større enn eller lik 400 |
Større enn eller lik 450 |
Større enn eller lik 500 |
|
|
Yield styrke/MPa |
Større enn eller lik 250 |
Større enn eller lik 310 |
Større enn eller lik 320 |
|
|
forlengelse/% |
Større enn eller lik 15 |
Større enn eller lik 10 |
Større enn eller lik 7 |
|
|
Hardhet/HBW |
120~180 |
160~210 |
170~230 |
|
|
Mikrostruktur |
Ferritt |
Ferritt |
Ferritt + perlitt |
|
|
Kjemisk sammensetning/% |
C |
3.6~4.0 |
3.5~3.9 |
3.6~3.8 |
|
Si |
2.3~2.7 |
2.4~2.8 |
2.5~2.9 |
|
|
Mn |
Mindre enn eller lik 0,6 |
Mindre enn eller lik 0,5 |
0.5~0.8 |
|
|
P |
Mindre enn eller lik 0,06 |
Mindre enn eller lik 0,06 |
Mindre enn eller lik 0,06 |
|
|
S |
Mindre enn eller lik 0,02 |
Mindre enn eller lik 0,02 |
Mindre enn eller lik 0,02 |
|
|
Mg |
0.03~0.08 |
0.03~0.06 |
0.04~0.06 |
|
|
Overflatebehandling |
Slett/svart oksid/sinkbelegg/varmforsinking |
|||
Støpt stål:
|
Støpte stålkvaliteter |
ZG25 |
ZG35 |
ZG45 |
|
|
Strekkfasthet/MPa |
Større enn eller lik 450 |
Større enn eller lik 500 |
Større enn eller lik 570 |
|
|
Yield styrke/MPa |
Større enn eller lik 230 |
Større enn eller lik 270 |
Større enn eller lik 310 |
|
|
forlengelse/% |
Større enn eller lik 22 |
Større enn eller lik 18 |
Større enn eller lik 15 |
|
|
Kjemisk sammensetning/% |
C |
Mindre enn eller lik 0,3 |
Mindre enn eller lik 0,4 |
Mindre enn eller lik 0,5 |
|
Si |
Mindre enn eller lik 0,5 |
Mindre enn eller lik 0,5 |
Mindre enn eller lik 0,6 |
|
|
Mn |
Mindre enn eller lik 0,9 |
Mindre enn eller lik 0,9 |
Mindre enn eller lik 0,9 |
|
|
P |
Mindre enn eller lik 0,035 |
Mindre enn eller lik 0,035 |
Mindre enn eller lik 0,035 |
|
|
S |
Mindre enn eller lik 0,035 |
Mindre enn eller lik 0,035 |
Mindre enn eller lik 0,035 |
|
|
Cr |
Mindre enn eller lik 0,35 |
Mindre enn eller lik 0,35 |
Mindre enn eller lik 0,35 |
|
|
Ni |
Mindre enn eller lik 0,4 |
Mindre enn eller lik 0,4 |
Mindre enn eller lik 0,4 |
|
|
Mo |
Mindre enn eller lik 0,2 |
Mindre enn eller lik 0,2 |
Mindre enn eller lik 0,2 |
|
|
Overflatebehandling |
Slett/svart oksid/sinkbelegg/varmforsinking |
|||
Fordeler med tilpasset skinneskulder fra Shata Machinery
For jernbaneteknikk, leverandør av skinnefester, produsenter av skinnesviller, kan tilpassede skinneskuldre bedre møte spesifikke krav, sikre sikker og stabil drift.
Som en profesjonell leverandør av tilpassede støpegods, tilbyr Shata Machinery pålitelige tilpassede skinneskuldre:
- Tegningtilpasning: vi produserer skinneskuldre i henhold til tegninger eller prøver, gir kundene etterbehandlingsprodukter etter støping, maskinering og overflatebehandling.
- Materialtilpasning: flere materialalternativer med duktilt jern, støpestål og formbart støpejern, lag det du virkelig vil ha, i stedet for det du kan finne på markedet.
- Standardtilpasning: vårt profesjonelle metallurgiske team hjelper deg med å velge det beste materialet og varmebehandlingen, for å gjøre skinneskulderen din med optimal stat; vi tilbyr også alle material-, mekaniske og dimensjonsrelaterte testrapporter.
- Stabil leveringstid: Utstyrt med avanserte produksjonslinjer kan støperiets produksjonskapasitet nå 20 tonn per dag, noe som sikrer stabil leveringstid med stor-anskaffelse.
Top Rail Shoulder Kina Produsent: Shata Machinery
Shata Machinery er dedikert til å eksportere støpegods av jernbanekjøretøyer og jernbaner, har vært dypt engasjert i produksjon av skinnefester som skinneskuldre, er en av de beste produsentene av skinneskulder i Kina.
- Profesjonelle støpeprosesser: vi kontrollerer nøyaktig hele prosessen, inkludert formfremstilling, smelting, helling, varmebehandling, maskinering og overflatebehandling
- Strengt kvalitetssystem: vi bestod ISO 9001-sertifisering, produserer skinneskuldrene dine med sertifisert høy kvalitet
- Fleksibel ordrekvantitet, vi støtter små batchprøveordre og stor-ordre, begge med konkurransedyktige priser, hjelper kundene med å redusere innkjøpskostnadene sine
- Teknisk støtte: teamet vårt tilbyr kostnadsfrie-ingeniørkonsulenter fra forespørsel til levering
Ser du etter produsenter av tilpassede skinneskulder? Kontakt oss nå, vi vil være din ideelle partner og aldri svikte deg!
